Repetidor de timbre telefónico ( Luz o radio )


Este proyecto lo he diseñado para varias aplicaciones, primero para una emisora de radio en la que no querían que se escuchara el teléfono timbrar en el estudio, para una fábrica que el ruido no permitía escuchar el timbre del teléfono, y para escuchar por radio que esta timbrando.

Para tomar el timbrado de la linea telefónica existen varias formas, les mostraré el diseño que más utilizo. También uno casi de juguete con leds.

En todas utilizo "Optoacopladores" PC123, se puede usar tambien TLP621 y PC817B.



diagrama del repetidor de timbrado telefonico

C1 puede ser de .047 microFaradios a .2 y mayor a 200V
d1 puede ser un 1N4148 o un 1n4001
R1 es de 10000 ohmios de medio watt o uno.
d2 es un 1n4148
Si queremos usar 5 voltios simplemente cambiamos el relay y cambiamos el valor de R3 a 10K.
Q1 es un C1213 o equivalente, si el relay es muy pequeño podemos usar un C945


La ventaja de este proyecto es que del relay podemos conectar cualquier cosa, desde una lámpara de 110V (o 220V), hasta el Ptt de un radio de comunicaciones.

Dibujo:

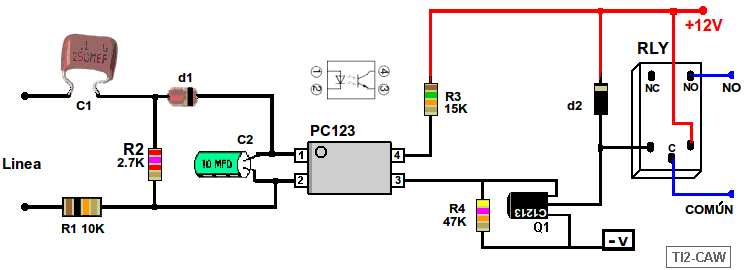

dibujo del repetidor de timbre telefonico



Si lo que queremos es iluminar un led o algunos pocos no es necesario el "Optoacoplador", ni los elementos que le siguen.

Podemos utilizar este otro proyecto:

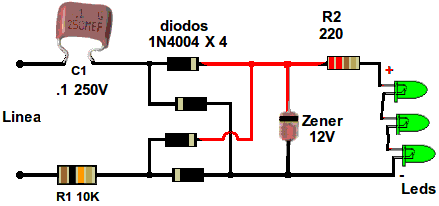

iluminar leds con timbre telefonico


Para activar un Radio de comunicación no siempre es necesario un Relay, y se debe incluir un sonido para avisar

A continuación muestro el diagrama de como se realiza:


activar radio con timbre telefonico

Podemos observar que este proyecto es practicamente igual al primero, aparte que se cambia la posición de R3, se omite el relay, y se incluye un oscilador de audio sencillo.

El pin de Gnd PTT se conecta al negativo del micrófono, no al negativo de la fuente para evitar ruidos y sumbidos.
El contacto que indica +12V puede ir al positivo de la fuente o si preferimos puede conectarse en algún regulador interno del radio.

En el oscilador R5 y R6 junto con los capacitores Cx determinan el tono, Cx se cambian juntos.
R5 y R6 pueden cambiarse a 4.7K para un sonido más fino (alto).

Si el sonido en el radio es muy bajo podemos reducir R7 a 47K o 33K.


Nota: Hay ocasiones en que no conseguimos componentes como los Opto acopladores ("OPTO ISOLATORES") en las tiendas electrónicas, se pueden encontrar en modem de computadora, equipos de fax, teléfonos inalambricos, fuentes de computadora modernas, y en la fuente de monitores y televisores modernos.


TI2-CAW
