Fotocelda o Interruptor controlado por luz
Proyecto: Interruptor electrónico controlado por luz o Fotocelda
La fabricación de este control se puede realizar con diferentes sensores de luz y de varias formas. Vamos a realizar este proyecto con fotorresistencia o LDR(Light Dependent Resistor) y con fototransistor o fotodiodo.
Las fotorresistencias (LDR) y los fototransistores para probar estos diseños los obtuve de tarjetas en desuso y chatarra.
Pero desde luego se pueden conseguir en tiendas de componentes electrónicos.
El principio es un simple comparador de voltaje hecho con la mitad de un MC4558,
para este proyecto se puede utilizar casi cualquier amplificador operacional.
Actualizado mayo-2012: Funciona mejor el LM358 y las conexiones son iguales.
Diagrama del interruptor controlado por la luz con fotorresistencia:
Al realizar este proyecto hay que hacer algunas pruebas, ya que normalmente no vamos a conseguir las mismas fotorresistencias (LDR), sobre todo con el valor de R1 y el ajuste con R3.
También el valor de R4 es importante, ya que produce la histéresis en el circuito.
Histéresis en electrónica es la tendencia a mantener el estado de la salida.
Por ejemplo si la luz se apaga cuando la entrada baja de 3 voltios, se enciende cuando supera los 5.
Para que no se quede enciende y apaga intermitentemente a un nivel de luz intermedio.
Voy a mencionar los valores que me funcionaron mejor con 2 tipos de LDR que conseguí, y la experiencia con fototransistores o fotodiodos.
Con un LDR pequeño que encontré en un sensor de movimiento dañado utilicé los siguientes valores:
R1 10K
R4 39K
R3 un potenciómetro de 50 K (Los valores siempre me dieron mejor al centro, cerca de 25K)
El LDR midió con la luz de las lámparas fluorescentes a 1 metro de la mesa de trabajo 8k
al tapar la luz con la mano subió a más de 100K
En la actualidad se encuentran fotoresistencias a muy bajo precio en Ebay o tiendas similares en internet, con el número GL5516, 20 fotoresistencias por 1USD.

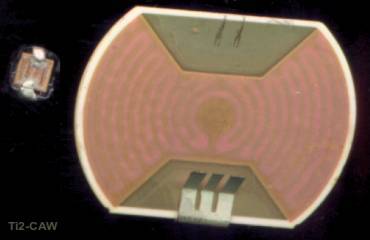

Con el LDR de una fotocelda de las utilizadas en alumbrado público
midió a la misma distancia 14K pero nada más reajusté el potenciómetro y se comportó similar.

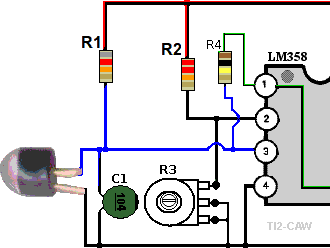

Con un fotodiodo o fototransistor si tuve que hacer algunos cambios,
R1 a 82 K y R4 a 100k es como más me gustó el funcionamiento.
Este fototransistor lo obtuve de una unidad de disquette antigua.
En muchas ocaciones vienen en parejas (un led infrarrojo y un fototransistor), el que tiene la base blanca es el led y el que tiene la base negra es el fototransistor.
Normalmente es un fototransistor con solo 2 patillas por eso decimos que es un fotodiodo. Pero no nos vamos a poner a pensar si será un fotodiodo o un fototransistor.

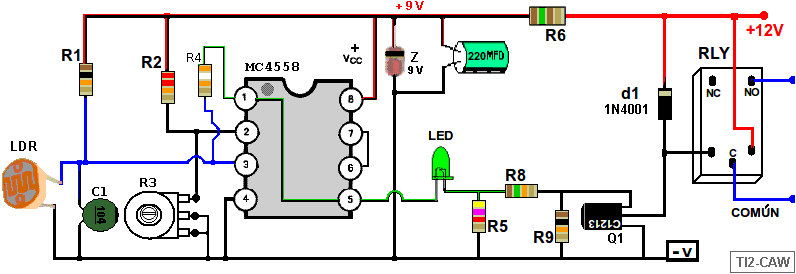

Dibujo del interruptor controlado por luz:
En algunos días busco unos fototransistores diferentes, en algún "mouse" viejito, impresoras, VHS y otros artículos que los utilizan,
y trataré de probar alguno que pueda averiguar el número.
También voy a probar sobre cortar un transistor de potencia metálico (chapa) como el 2N3055 y usarlo como fototransistor.
