Hacer un medidor o un control de humedad relativa

===>> Este tratado está incompleto <<==

Proyecto: Controlador y medidor de humedad relativa (Higrómetro)

Para este proyecto algunos tipos de sensores de humedad relativa, primero veremos el más facil de utilizar, su numero es: HIH-4030 o puede ser HIH-4030-001

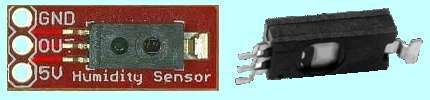

Sensor de humedad HIH-4030

En la imagen a la izquierda está el sensor ya pegado en una placa, este lo pude comprar más
fácil en esta página:
www.pololu.com/catalog/product/1643

Tambien encontré productos similares en otras páginas.
Para buscar otras opciones se puede buscar en Google utilizando las palabras
"humidity sensor hih-4030".

Tambien está el HIH-4000 (HIH-4000-001) que se puede comprar en Ebay, yo no lo he usado pero las características de su hoja de datos son iguales.

Puede buscar en Google : " Ebay Honeywell HIH-4000-001"

El funcionamiento de estos sensores es bastante simple ya que la salida es un voltaje según la humedad relativa.

Salida: 0.958V a 0% de humedad, hasta 4.028 Voltios a 100% de humedad relativa. (HIH-4030-003)

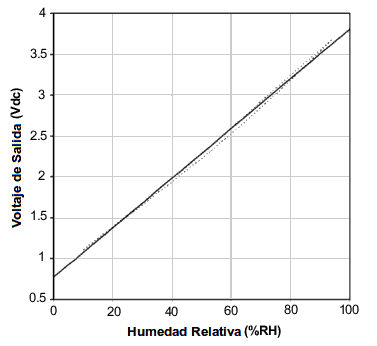

La tabla de variación del voltaje por humedad en los sensores HIH-4030 y HIH-4000:
grafico sensores de humedad relativa


La linea sólida representa la respuesta ideal,
y las lineas punteadas la respuesta real del sensor.


Esta tabla nos ayuda a comprender la respuesta del sensor, pero no debemos tomarla como referencia exacta ya que existe una fórmula matemática que vemos más abajo.

Hojas de datos e información sobre los productos en la página oficial (en inglés):
http://sensing.honeywell.com

Para un higrómetro o medidor de humedad relativa lo más simple es colocar un medidor de aguja (galvanómetro) lineal, como el de los multímetros (tester).

Con una resistencia variable (RV) se ajusta la escala a 100% de humedad relativa.

En el negativo se hace un divisor de voltaje para compensar los 0.958 voltios a 0% de humedad, que ajustamos en RV2.

higrometro electronico

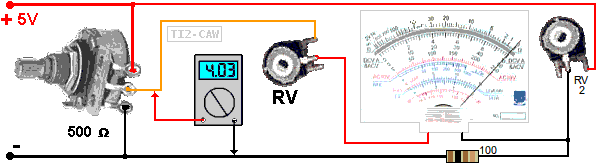

Podemos ajustar la escala con un potenciómetro y un multímetro digital, el potenciómetro es mejor de pocos ohmios, 500 o 1000(1K) utilizando una fuente con 5 voltios regulados.

higrometro electronico


Con el valor en la salida del potenciómetro en 4.028V ajustamos RV al máximo de la escala, luego bajamos el voltaje a 0.958V y ajustamos RV2 al 0 de la escala. Repetimos la operación hasta que el ajustar una escala no se afecte la otra.

Este sensor (RH) y la mayoría son afectados por la luz brillante, varian algún porcentaje en su salida por variación en el voltaje (hay que usar regulador) y hay una curva por efecto de la temperatura.

Podemos hacer nuestra propia escala marcando cada voltaje
con su porcentaje de humedad relativa de acuerdo a la tabla:

Voltaje de salidaHR a 25°CHR a 40°C
1.1115V5 %5.164%
1.265 V10 %10.328%
1.4185V15%15.49
1.572 V20%20.656
1.7255 V25%25.821%
1.879V30%30.98%
2.0325V35%36.149%
2.186V40%41.31%
2.3395 V45%46.478%
2.493V50%51.642%
2.6465V55%56.8%
2.8V60%61.97%
2.9535V65%67.13%
3.107V70%72.299%
3.2605V75%77.46%
3.414V80%82.62%
3.5675V85%87.791%
3.5675V90%92.956%
3.8745V95%98.12%
4.028V100% "103.28%"

Con esta tabla se ilustra la variación del sensor entre una temperatura de 25°C y 40°C,
que se encuentran entre la temperatura ambiente y la temperatura de una incubadora.

La fórmula ideal a 25° Centígrados y 5 voltios es:
%RH = (VOUT - 0.958)/0.0307
Con una precisión de 3.5%.

Para calcular la desviación por temperatura se utiliza esta fórmula:
True RH = (Sensor RH)/(1.0546 - 0.00216T) , T en °C.

Para conocer el voltaje de salida a partir de la humedad relativa:
Vout= (%RH * 0.0307)+ 0.958
Hacer el higrómetro o medidor de humedad relativa digital lleva otras dificultades que por el momento no he encontrado la motivación suficiente para realizarlo. Probablemente en el futuro.

Aunque esta información no deja de ser valiosa para quien quiera y pueda realizarlo



radio

Utilizando un sensor de humedad capacitivo

Yo he utilizado el HS1101 de la marca HUMIREL. En eBay me costó menos de US$5, aunque el envío me costo más (abril 2012).

foto de fotodiodo o fototransistor
El HS1101 es un capacitor que varía de acuerdo a la humedad relativa.
Aproximadamente 163pF a 0% de humedad relativa y 200pF al 100%.

Por lo general se utiliza con un oscilador 555 para generar una señal entre 7300Hz y 6000Hz.
Y un circuito para convertir la frecuencia en voltaje.

Este sensor puede trabajar de 5Khz a 100Khz sin ningun problema, yo utilizo cerca de 10Khz.

Debido a que su variacion de capacidad (pF) no es mucha, debemos conectar el sensor junto al circuito integrado para reducir la posibilidad de capacidades parásitas que pueden influir en lecturas erroneas.

El mejor circuito integrado a utilizar es el TS555, que es una versión CMOS del NE555. Pero todos los 555 funcionan, con variaciones diferentes respecto a la temperatura que por lo general no son de mucha importancia y se pueden compensar.


El fabricante recomienda este circuito:

diagrama medidor humedad relativa capacitivo

Los valores de resistencia si se pueden conseguir en versiones de 1% de tolerancia, he verificado en Ebay y Amazon.


R1 unbalances the internal temperature compensation scheme of the 555 in order to introduce a temperature coefficient that matches the HS1100/HS1101 temperature coefficient.
