Este trabajo está orientado a radioaficionados y experimentadores con algún nivel técnico, se trata en lo posible que sea entendible para la mayoría.

Los radios de 11 metros (CB) están formados por secciones básicas, vamos a ver las secciones de algunos modelos:

Para hacerlo más práctico no vamos a seguir el orden de los bloques, sino veremos de lo más sencillo a lo más complicado.

La etapa de salida:

En los radios pequeños la etapa de salida es muy parecida y se utilizan normalmente los mismos transistores de salida. C2078, C2075,C2166.

En los últimos años se venden unos transistores que no funcionan,aunque el número sea igual, y esto puede confundir al reparador.

En los radios nuevos pequeños (pastillas) se utiliza un módulo deacople y filtro a la antena que es igual incluso entre varias marcas.Es muy común que se dañen los condensadores de este módulo.

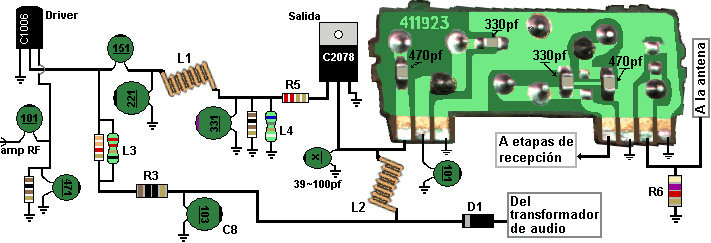

Vista de la etapa de salida muy común entre radios pequeños (Pastillas):

En el gráfico podemos ver el acople y filtro con los valores de los capacitores, la salida, el driver y el acople entre driver y salida,con los valores más usuales. L4 es una bobina de 6.8 microHenrios, L3 es de 2.2 microHenrios.

Cuando se daña el transistor de salida, también hay que revisar R5 y L4.  R5 es de 2.2 ohmios.

Algunas veces al dañarse la salida se recalienta el transformador y el radio no da buen sonido ni en recepción, si lo observamos bien se puede notar hasta deformado entonces inevitablemente debe cambiarse.

Cuando se daña el "driver" también se pueden dañar L3 y R3, entre los "drivers" más comunes están: C2314, C1006, C1957.

El C2314 es el "driver" que funciona mejor como remplazo de los demás.

La resistencia "R6" descarga la electricidad estática que pueda haber en la antena.

Del gráfico anterior, este sería el diagrama o esquema:

La alimentación de la etapa de salida pasa por el transformador de audio y un diodo (D1) para agregar el audio a la radiofrecuencia.

El sonido del amplificador de audio (P.A.) hace variaciones en la amplitud del voltaje y con ello se varía la amplitud de la salida de radiofrecuencia, por ser A.M. (amplitud modulada).

Para evitar exceso de modulación el radio tiene el "control automático de nivel (ALC)", en algunos radios está ajustado a un nivel muy bajo y para obtener mejor rendimiento es mejor reajustarlo, no eliminarlo.

Diagrama del control automático de nivel más utilizado:

Del audio generado por el transformador se toman los picos negativos, se rectifican con D2
que es un diodo de Germanio conocidos como "bigote de gato", el voltaje negativo polariza
al transistor PNP(A1266) para que reduzca o cierre el audio entrante del micrófono.
