"Roger Beeps" Simples

"Roger beep" o "bip roger" le llamo al sonido que emiten algunos radios de 11 metros al terminar de transmitir. Por simples me refiero a que emiten solo un sonido o pitido aunque aquí presento uno de dos tonos.

Para instalar un "Roger Beep" hay que estar familiarizado con el funcionamiento básico de un radio, como funcionan y se conectan las conexiones del Micrófono o PTT.

Para generar el sonido o tono necesitamos un oscilador de audio,
el que más he utilizado en mis "Roger Beeps" es este:

El punto Ptt se conecta al contacto del ptt que viene del micrófono para que no dé el sonido cuando estamos hablando.

El sonido sale por el punto mic, si es muy fuerte y distorsiona se puede cambiar el valor de r5 a 100k o más, igual si es muy bajo reducir su valor.

Si el radio tiene un punto que se pasa a 8 o 9 voltios en transmisión es mejor para alimentar este oscilador (+8v tx).

El tono del sonido lo determinan r1 y r2 , es preferible que sus valores sean muy parecidos
También cambian el tono los capacitores cx , se cambia el valor a los 3.
Si bajamos mucho el valor de r1 y r2 puede ser necesario bajar también el valor de r4.
Q1 es un transistor de audio o de uso general.

Al tener nuestro generador de sonido, necesitamos que nuestro radio se quede transmitiendo un instante más, por eso fabricamos un retardo que nos dé ese tiempo y además deje el parlante del radio desconectado el mismo instante que suena el pitido

El primer control para "Roger Beep" que diseñé era completamente analógico:

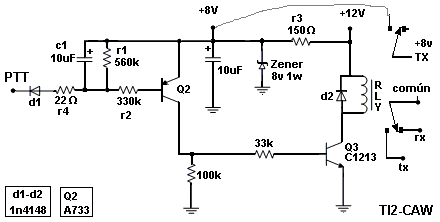

Cuando el radio no tiene un punto donde tengamos 8v en transmisión podemos usar un relay con doble fila de contactos para alimentar el oscilador de audio (+8v TX).

Este diseño mantiene transmitiendo menos de medio segundo, siendo suficiente, pero si desea un pitido más largo puede aumentar c1.
El diodo Zener puede ser de 7 a 9 voltios.

-- Esquema, diagrama o plano. --

Control retardador con compuertas lógicas

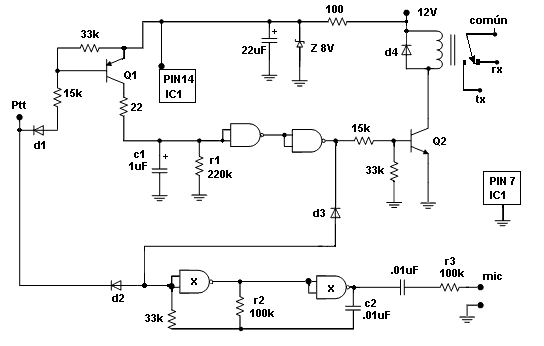

Para que el corte de transmisión sea más preciso podemos usar un circuito integrado NTE 4011 o NTE 4001 que son cuatro compuertas lógicas.

Este funciona mejor que el anterior, no hay que buscar un voltaje en transmisión, y el relay es más simple.

La duración del sonido y transmisión extra, lo determinan c1 y r1.
Las entradas de la compuerta que no se usan se conectan a tierra, la salida queda libre.

El relay se usa porque hay que interrumpir el contacto de rx del radio, que normalmente es interrumpir la tierra del parlante. Pocos radios de 11 metros interrumpen el audio de otra forma, si fuera un radio de 2metros (70cm, etc.) se usaría el contacto de ptt directo del colector del transistor Q4 ya que normalmente estos no necesitan desconectar el parlante en transmisión.

Al final presento las conexiones del Circuito integrado 4011 .

Nota:   Hay circuitos integrados especiales para retardar,
pero estos funcionan bien y son comunes.

EL Roger Beep con compuertas Lógicas

Podemos diseñar todo el "Roger Beep" con compuertas lógicas.

Utilizamos compuertas lógicas NAND, un circuito integrado NTE4011 trae las cuatro que necesitamos, como en realidad se utilizan como inversores también funcionan compuertas tipo NOR (NTE4001).
Las compuertas x son el oscilador de audio.
La duración del sonido lo determinan c1 y r1, la frecuencia del tono lo determinan r2 y c2.
EL Ptt se activa a tierra (al negativo).

Cuando se diseña, siempre se prueban diferentes tiempos y sonidos, buscando lo que mejor se adapte al gusto personal, aparte que diseñar "Roger Beeps" iguales pierde la gracia.

Con estos circuitos integrados hay que tener especial cuidado, porque se dañan fácilmente, ya que son sensibles a la electricidad estática.

"Roger Beeps" en serie

Este tipo de "Roger Beep" se puede conectar en serie, cambiamos la frecuencia del tono para tener los sonidos diferentes y también cambiamos un poco la duración de cada uno.

Diagrama de Roger Beep de 2 tonos:

Para ver la imagen ampliada haga clic sobre ella.

Q1 y Q3 son A733 o similar, Q2 y Q4 son C1213 aunque en este caso Q2 puede ser más débil como un C945 o C458.

Las patas de las compuertas no las numeré, porque usamos el orden que mejor se acomode a nuestra idea.

-- Diagrama, plano, o esquema. --

Conexiones del 4011

Las conexiones del 4001 son iguales, solo que las compuertas son NOR, pero igual nos funcionan.

Existen miles de formas diferentes de generar tonos y retardos, estos son los más fáciles de conseguir y de entender. En trabajos futuros veremos algunas ideas.

Los proyectos anteriores han sido probados

Diseño enviado

Un amigo envió una variación de cor para repetidora con roger beep usando un NE555 y nos indica que el lo utiliza en un repetidor.

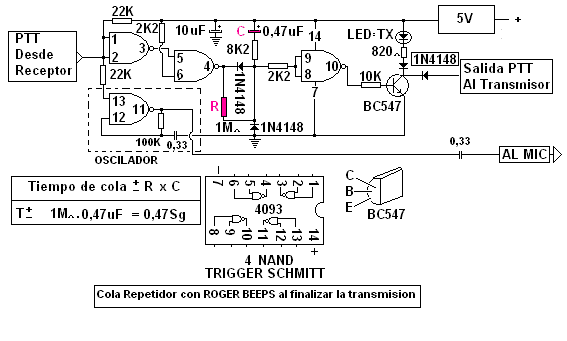

Y una versión simplificada del roger beep para repetidora con un NTE4093.
