Adaptación de micrófono eléctrico

Adaptar micrófono eléctrico a dinámico

Algunas ocasiones tenemos radios que siendo de la misma marca y conexiones de pines,
no modulan (no transmite el audio) con los micrófonos más nuevos.

Esto, generalmente se debe a que los micrófonos más nuevos usan una pastilla eléctrica. En el micrófono especifica "Electret mic 1000 ohms".

Los radios que los usan "suben" la alimentación por el cable de micrófono (pin de audio)

Lo mejor es hacer la adaptación en el radio, tomando la corriente de algún punto que se pase a 8 voltios en transmisión, o si no de algún regulador o punto con corriente limpia.

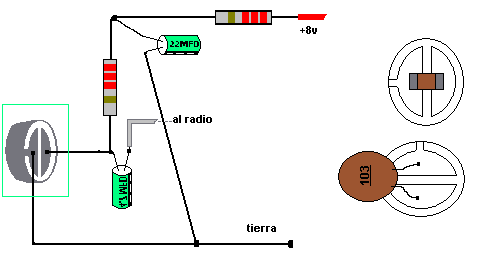

Estos son los elementos y las conexiones:

En muchas ocasiones uso 3.3k o 4.7k para r1 y obtengo más ganancia.

Si se cambia una pastilla dinámica (con imán y bobina), por una pastilla eléctrica hay que tapar los huecos que quedan, vale la pena rellenar el espacio sobrante con espuma de polietileno porque se puede dar un efecto de encajonamiento

Conexiones del micrófono de ejemplo:

Para evitar que la radiofrecuencia interfiera con el micrófono, este debe tener un condensador en sus contactos de salida, se puede usar 0.01uF.

A la derecha del dibujo se muestran 2 micrófonos eléctricos con su condensador.

El contacto que se une a la cubierta del micrófono generalmente es la tierra (negativo).

La conexión a tierra debe ser la misma que sale del radio hacia
el micrófono, algunas personas toman la tierra de cualquier punto
negativo y se generan ruidos indeseados.

TI2-CAW
