Proyecto: Hacer amplificador de sonido IC.
IC AN7522N, AN7523N, CD7522CS y CD7523CS
Podemos utilizar alguno de estos amplificadores BTL que son utilizados generalmente en televisores.
El circuito integrado AN7522N y el CD7522CS son iguales en conexiones, pero físicamente son diferentes. Son amplificadores de 2 canales [estéreo].

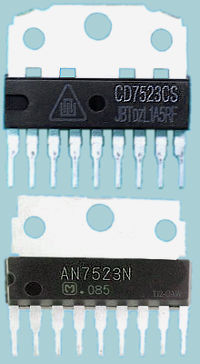

El AN7523N y el CD7523CS físicamente son bastante similares y tienen conexiones iguales entre sí,estos son de solo un canal.
La razón de que publique juntos estos amplificadores estéreo y monoaurales es que es común que los televisores de solo un canal tengan la prevista para utilizar el amplificador estéreo ya que uno es la continuación del otro.
AN7522N y el CD7522CS
Pueden trabajar de 3.5 a 13.5V y puede dañarse después de 14 voltios.
En los televisores se desarrolla menos potencia que 3 W por canal, podemos dar más potencia utilizando un buen disipador de calor y alimentándolo con 12 voltios.
Estos circuitos integrados aunque son diferentes físicamente, internamente son iguales y las patillas coinciden bien.

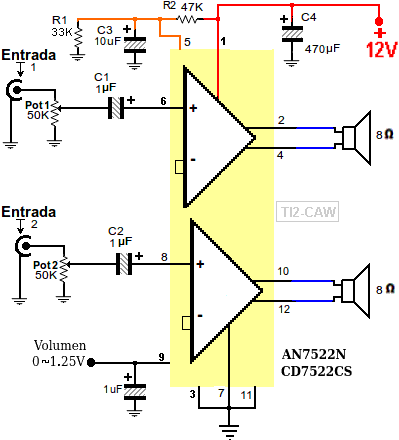

Diagrama de conexiones de AN7522N y CD7522CS:
Fáciles de armar porque utilizan muy pocos componentes externos, el apagado y el volumen puede controlarse desde un microprocesador.
El pin 5 o stand-by hace funcionar el circuito integrado cuando supera 1,7 voltios.El control de volumen estará al máximo con 1,25 voltios, y le es aplicado generalmente de 0V a 1,4 voltios.
Dibujo de conexiones de AN7522N y CD7522CS:
Si se utiliza una señal de bajo voltaje para activar el circuito integrado en la entrada stand-by la resistencia R1 debe subirse hasta 220K para 5 voltios.
AN7523N y el CD7523CS
Al igual que los amplificadores anteriores, estos pueden trabajar de 3.5 a 13.5V y puede dañarse después de 14 voltios.
Con buen disipador de calor podemos superar 3 W, con una alimentación de 12 voltios.
Estos circuitos integrados son bastante similares físicamente, y son iguales internamente, además de que sus patillas coinciden bien.
Si colocamos un amplificador de estos donde va un AN7522N o CD7522CS funciona (solo un canal).
Diagrama de conexiones de AN7523N y CD7523CS:
En este amplificador el pin 8 no va conectado.
Si aplicamos más de 1,7 voltios al pin 5 o stand-by, el circuito integrado entra en funcionamiento.
El pin 9 o control de volumen está al máximo con 1,25 voltios.
Dibujo de conexiones de AN7523N y CD7523CS:
La resistencia R1 es de 33KΩ para voltaje de 8 a 12 voltios, puede aumentarse a 220KΩ si se utiliza una señal de bajo voltaje como 5 voltios.
Porque la entrada stand-by (pin 5) enciende el amplificador cuando supera 1,7 voltios.
Todos los capacitores pueden ser de 16 voltios o bien algo superior al voltaje de alimentación.
Las resistencias no deben soportar mucha carga, por eso pueden ser de 1/16W o 1/8W.
Otros amplificadores:
Amplificador TDA8560Q: 40 vatios por canal.
Amplificador TDA7386 4 x 49W.
TDA2030, TDA2040 o TDA2050
De baja potencia con circuito integrado
TDA2004, TDA2005 y TDA2009.
TA8210 y TA8215.
TI2-CAW
proyectos de electrónica
-- Proyectos electrónicos con amplificadores AN7522N, AN7523N, CD7522CS y CD7523CS --
